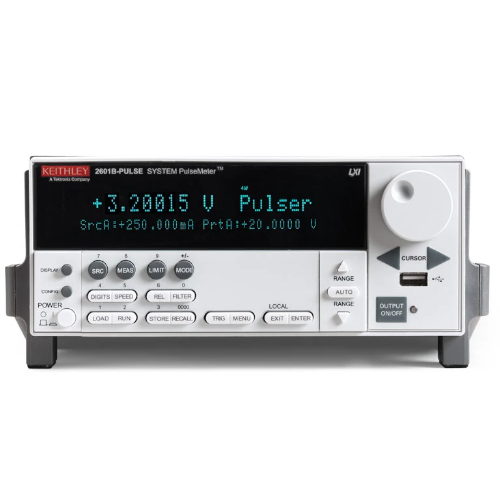

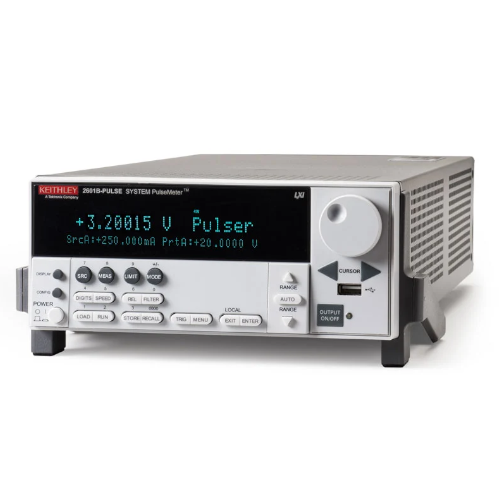

- 2601B-PULSE SourceMeter® 10μs Pusler/SMU 장비
- 시스템 SourceMeter® 10µsec Pulser/SMU(소스 측정 장치) 장비는 측정을 포함한 고전류/고속 펄서의 기능과 기존 SMU의 전체 기능이 결합되어 있는 단일 장비입니다.최대 10V 및 10A에서 10μs 펄스 출력 및 1MS/s 디지타이징 기능은 벤치 탑 특성 분석에서 고도로 자동화된 펄스형 I-V 생산 테스트에 이르는 다양한 애플리케이션의 생산성을 향상시킵니다.
매뉴얼 튜닝 없이도 고충실도 전류 펄스 출력 가능

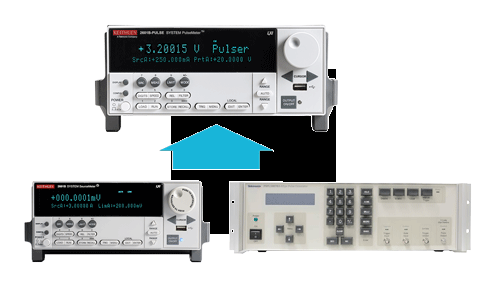

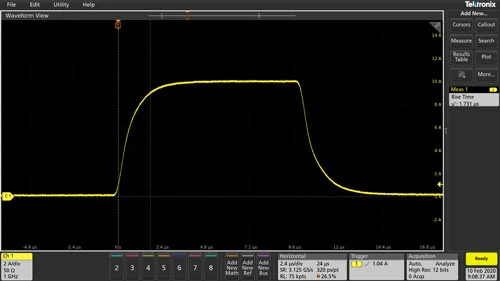

2601B-PULSE의 제어 루프 시스템은 최대 3μH의 유도부하 변화에 대해 수동으로 조할 필요가 없어 최대 10A까지의 모든 전류 레벨에서 펄스를 10μs에서 최대 500μs로 출력 할 때 펄스에 오버슈트 및 링잉이 발생하지 않도록 보장합니다.펄스 상승 시간이 1.7 μs 미만이면 테스트중인 장치 또는 회로를 올바르게 특성화 할 수 있습니다.• 10μs 펄스 폭으로 10A @ 10V• Output 10 A @ 10 V with a 10 μs pulse width• High fidelity pulse output without tuning at any current levelSMU과 짧은 펄스 생성을 하나의 장비에 통합

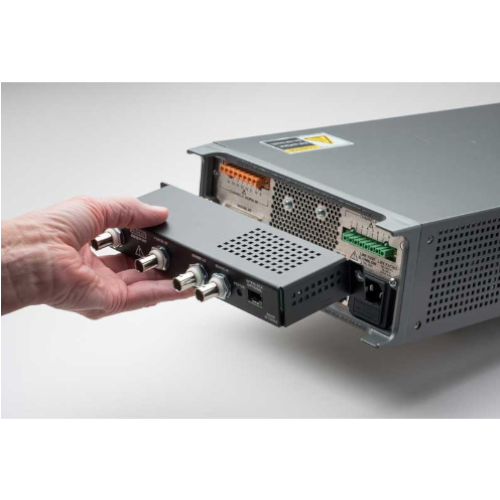

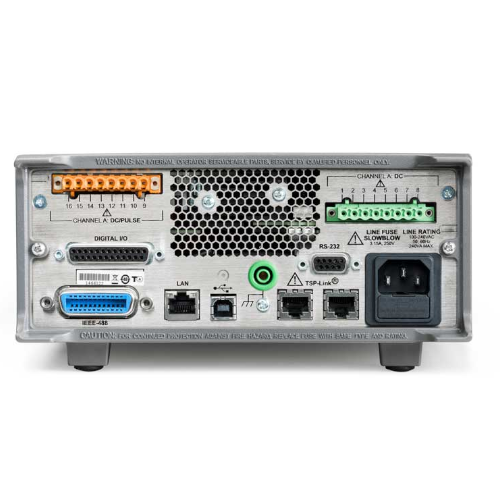

2601B-PULSE는 업계 최고의 키슬리 2601B SMU 장비가 자랑하는 우수한 측정 무결성, 동기화, 속도 및 정확도 기능에 펄서 기능이 더해졌습니다.• 1MS/s 디지타이징으로 펄서의 0.05%의 기본 측정 정확도 제공• 100fA 민감도의 SMU 100nA 저전류 범위• 빠른 케이블 설정을 위한 후면 패널 BNC 연결탁월한 생산 처리량을 위한 임베디드 스크립팅 및 연결

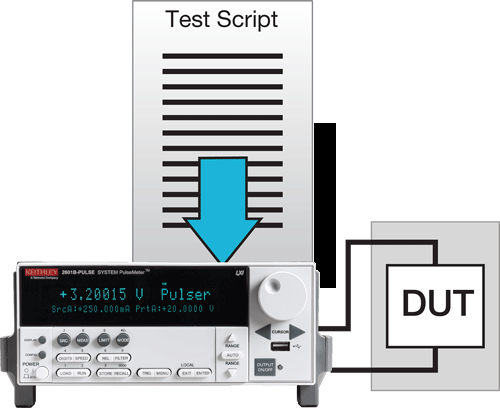

TSP®(Test Script Processor) 기술은 SMU 장비 내에 완벽한 테스트 프로그램을 포함하고 실행하여 업계 최고의 성능을 제공합니다.TSP-Link® 기술은 메인프레임 없이 고속, 핀별 SMU 병렬 테스트를 위해 최대 32개의 TSP-Link 노드 확장할 수 있습니다.• 시간이 오래 걸리는 PC와의 버스 통신 제거• 고급 데이터 처리 및 흐름 제어• 최대 32개의 TSP-Link 노드 연결• 테스트 요구 사항 변경 시 쉽게 재구성 가능모델 채널 최대 전류 소스/측정 범위 최대 전압 소스/측정 범위 측정 분해능(전류/전압) 전원 2601B-PULSE 1 10 A 40 V 100 fA / 100 nV Pulser: 100 W instantaneous
SMU: 200 W instantaneous
|
|
|
||
