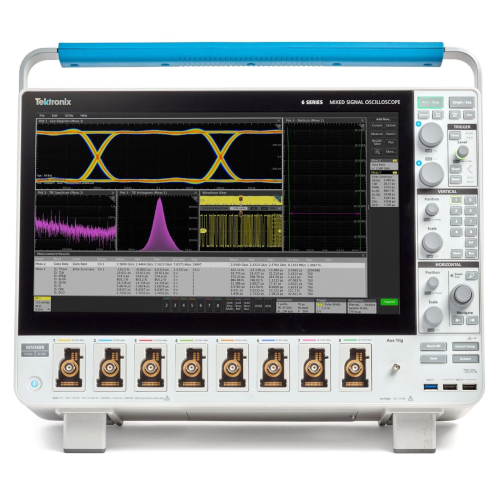

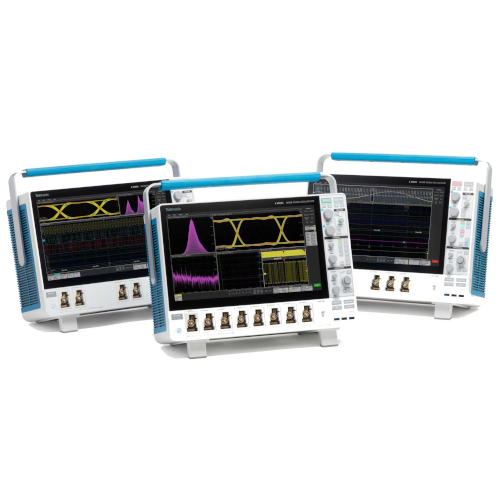

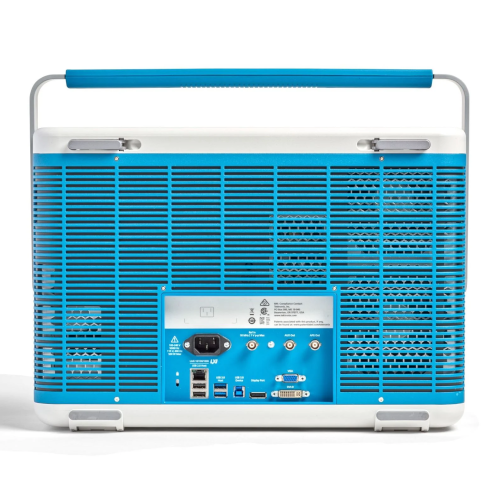

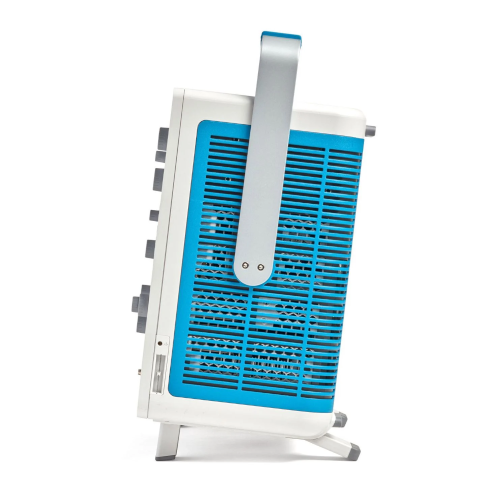

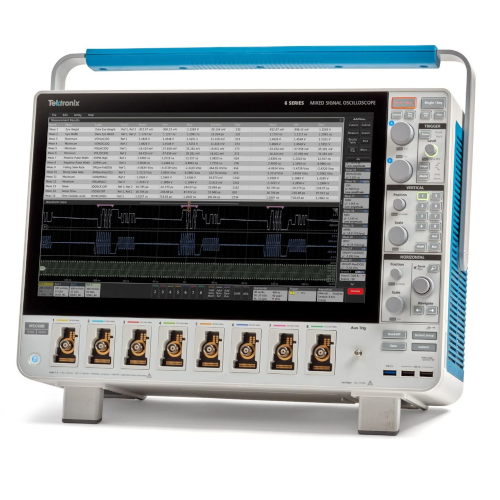

- 6 시리즈 B MSO 혼합 신호 오실로스코프
- 1GHz부터 최대 10GHz까지 업그레이드 가능한 대역폭으로 고속 설계의 문제를 해결하고 유효성을 검증할 수 있습니다.낮은 노이즈와 최대 50GS/s의 샘플링 속도로 정확한 측정 결과를 얻을 수 있습니다.6/8채널 모델을 갖춘 설계에 대해 자세히 알아보십시오.
6 시리즈 B 알아보기
1. 성능 사양2. 유용성에 대한 새로운 표준3. 내장 측정/분석 기능4. 고속 클럭 및 데이터 처리5. 다중 채널 스펙트럼 분석최저 노이즈. 자세한 정보.
이전에는 볼 수 없었던 신호 정보를 확인할 수 있습니다.• 새로운 TEK061 프런트엔드 ASIC를 통해 입력 노이즈를 최소화할 수 있음• 5GHz에서 12비트의 해상도, 200MHz에서 최대 16비트 해상도 제공• 1mV/div, 1GHz일 때 노이즈 < 55µV• 50mV/div, 10GHz일 때 노이즈 < 1.25mV동기화된 다중 채널 스펙트럼 분석

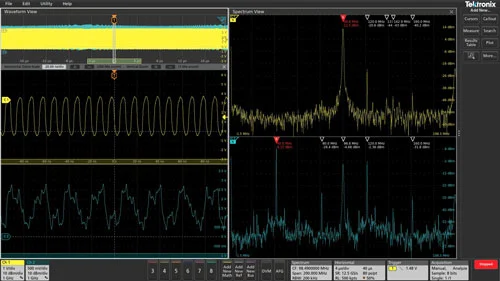

4개, 6개 또는 8개의 스펙트럼 분석을 확인할 수 있습니다.병렬로 시간 도메인 신호 처리 기능을 사용하는 하드웨어 디지털 다운컨버터(DDC)에서 흥미로운 기능을 제공합니다.• 아날로그 채널을 파형이나 스펙트럼으로 또는 두 가지로 모두 볼 수 있음• RF 주파수 또는 진폭 변경 시 도표 작성 및 트리거링• 스펙트럼과 시간 도메인 파형이 동기화되어 RF 및 시간 도메인 이벤트의 상관관계를 파악할 수 있음• 중심 주파수와 RBW 등의 스펙트럼 제어 기능이 시간 도메인 제어 성능과 완전히 독립적으로 작동고급 분석 기능 간소화

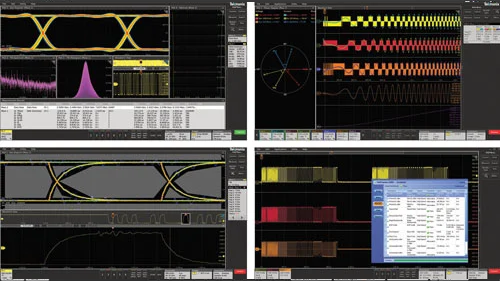

GHz 클럭 및 직렬 버스에서 간편하게 지터 특징을 지정할 수 있습니다.측정 기능이 통합되어 통계 정보를 일상 작업의 도구 키트로 가져올 수 있습니다.동일한 간편 Drag & Drop 작업을 사용해 고급/일상 측정 기능을 추가할 수 있습니다.• Automated Measurements and Trend Analysis• 스펙트럼 뷰에서 다중 채널 스펙트럼 분석 동기화• 고급 지터 분석• Advanced Power Analysis• 파워 레일 측정• Memory Analysis and Debug• High-speed Serial Compliance• 5G NR 신호 분석프로브 팁에서 시작되는 충실도

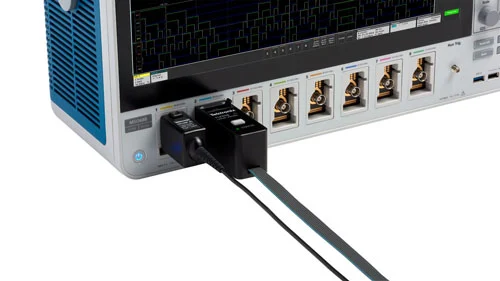

각 4, 6, 8개의 FlexChannel® 입력 채널에서 1GHz의 프로브를 사용하여 회로를 찾아볼 수 있습니다.고성능 싱글 엔드 액티브 프로브 또는 디퍼런셜 프로브를 연결하거나, TriMode 프로브를 사용하여 한 번에 두 작업을 모두 실행할 수 있습니다.FlexChannel 입력에 TLP058 로직 프로브를 연결할 경우, 디지털 채널 8개로 확장할 수 있어 시스템의 가시성을 확장할 수 있습니다.• 1MΩ 및 50Ω의 입력 터미네이션 내장• 각 입력에 대해 1GHz 저부하 패시브 프로브 포함• 디퍼런셜, 전류, 파워 레일 프로브 및 광학적 Isolation 프로브용 채널당 프로브 전력이 10W인 TekVPI 프로브• TDP7700 시리즈 4, 6, 8, 10GHz TriMode 프로브 -- 고속 통신 충전용으로 적합필요할 때 필요한 기간 동안만 기능을 추가
통합된 클라우드 기반 작업 공간에서 데이터를 즉시 공유하십시오.작업을 빠르게 완료하기 위한 모든 것을 제공합니다.• 포괄적인 분석 옵션 및 업그레이드• 애플리케이션 번들이 상당한 비용 절감을 제공합니다• 원 버튼 클라우드 스토리지를 통해 데이터를 원활히 공유하십시오• 스코프 없이 PC에서 파형 데이터를 분석하십시오사양 개요

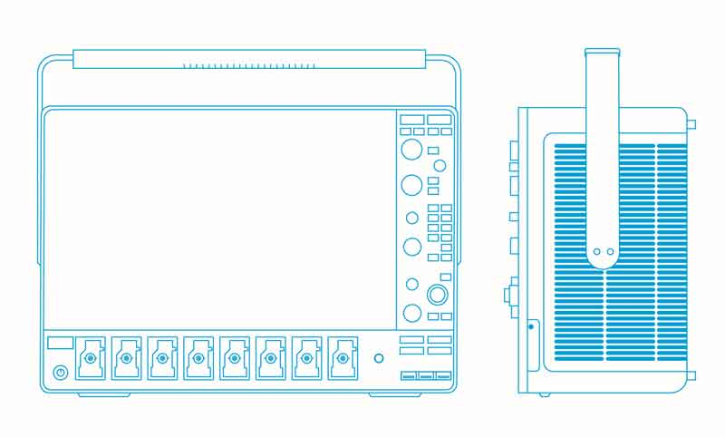

입력 채널
•FlexChannel 입력 4개, 6개 또는 8개.
•각 FlexChannel에서 TLP058 1 프로브를 통해 아날로그 신호 입력 1개 또는 디지털 로직 입력 8개 제공 새로운 기능 보조 트리거 입력
대역폭
•350MHz, 500MHz, 1GHz, 2GHz
샘플링 속도
•6.25GS/s
레코드 길이
•모든 아날로그/디지털 채널에서 최대 5000M 포인트
신호 발생기
•13표준 파형 유형 + 임의
디지털 전압계
•4자리
트리거 주파수 카운터
•8자리
디스플레이
•15.6인치(385mm)
•TFT 컬러 HD(1920 x 1080) 해상도 정전식(다중 터치) 터치스크린

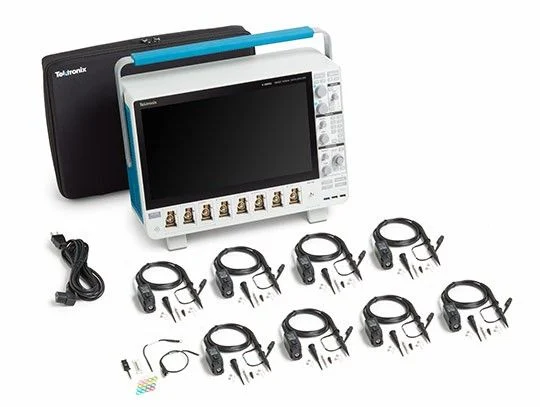

▶ 옵션이며 업그레이드 가능▶ - 제품 등록 시 무료제품 구성 (What's in the box?)
• 채널별로 TPP1000 1GHz, low-C 패시브 프로브 1개(액세서리 포함)• 액세서리 주머니가 포함된 전면 덮개• 전원 코드• Printed Installation Manual covers safety and basic operation• 포괄적인 내장 온라인 도움말• Certificate of traceability• 장비 및 포함된 프로브에 대해 1년 보증모델 아날로그 대역폭 샘플링 속도 레코드 길이 아날로그 채널 디지털 채널 함수 발생기 출력 MSO64B 1GHz ~ 10GHz
Up to 50 GS/s
62.5M ~ 1G
4
Up to 32 (optional)
1(옵션)
MSO66B 1 GHz - 10 GHz
Up to 50 GS/s
62.5 M - 1 G
6
Up to 48 (optional)
1 (optional)
MSO68B 1 GHz - 10 GHz
Up to 50 GS/s
62.5 M - 1 G
8
Up to 64 (optional)
1 (optional)
|
|
|
||
