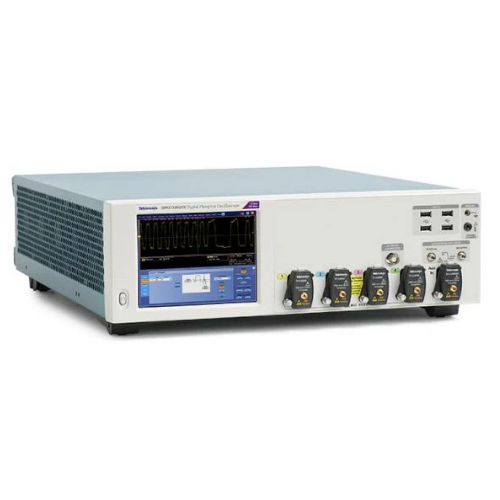

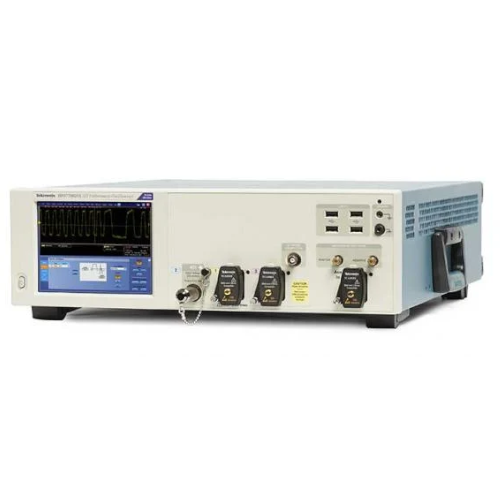

- DPO70000SX ATI 고성능 오실로스코프
- DPO70000SX ATI 고성능 오실로스코프는 업계에서 가장 정확하게 고속 신호 동작을 캡처하여 차세대 설계를 확인, 검증 및 특성화할 수 있습니다.낮은 노이즈 및 더 높은 충실도로 최대 70GHz 신호를 캡처하여 신호의 진정한 특성을 가장 정확하게 측정할 수 있습니다.
최상의 신호 무결성
ATI 기술은 신호 충실도 측면에서 최첨단 기술로서, 노이즈를 최소화하여 차세대 설계에서 가장 정확한 측정 결과를 제공합니다.주요 특징• 낮은 노이즈 ATI 아키텍처• 신호 균열을 분리하는 고성능 트리거 시스템• 최상의 타이밍 정확도• 정밀 시간 기반 정확도• 채널 간 지연 시간/타이밍• 다중 장치 시스템 타이밍 정확도 및 안정성• DPO7OE1/DPO7OE2 광 프로브를 사용한 낮은 노이즈 광학 측정유연함, 다기능, 확장성 모두 제공

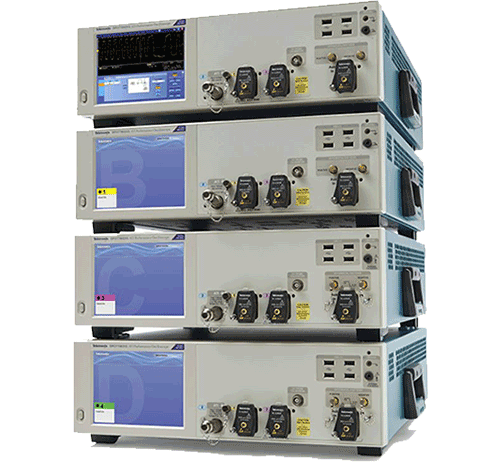

혁신적인 UltraSync 아키텍처는 유연한 구성을 제공하므로 획득 채널을 쉽게 추가하고 채널 간 타이밍 정확도를 유지할 수 있습니다.▶ 확장 가능성주요 특징• 개별적으로 장치 배포• 다중 장치 시스템으로 쉽게 통합• 빠르게 시스템 재구성• DPO7OE1/DPO7OE2 프로브를 사용하여 최대 16개의 동기화된 옵티컬 획득 채널 구성• Python 드라이버 패키지로 테스트 자동화순조로운 작업을 도와주는 측정 및 분석 도구

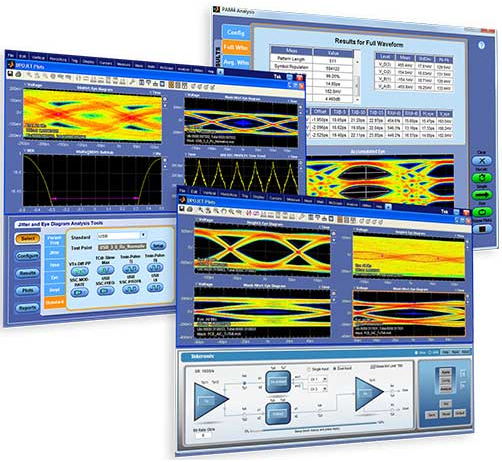

DPO70000SX의 애플리케이션 지원 패키지는 최신 설계를 확인 및 인증하는 데 필요한 광범위한 신호 연결 옵션, 자동화된 컴플라이언스 테스트, 유용한 디버깅 도구 등을 제공합니다.주요 특징• DPOJET: 현존하는 가장 포괄적이고 유연한 측정 도구• SDLA: 시리얼 데이터 링크에서 신호 효과를 분석 및 보정하는 가장 강력하고 완전한 도구• 간단하고 광범위한 PAM4 분석 - 외부 CR이 필요 없음• 일련의 Gen1-6+ 고속 시리얼 표준 지원• 자동화된 컴플라이언스 테스트를 지원하여 신뢰할 수 있고 완전하며 반복 가능한 결과 제공• 강력한 디버깅 도구를 제공하여 신속하게 설계 문제 확인 및 수정방법을 알고 지금 바로 활용하십시오
텍트로닉스의 애플리케이션 설계 팀이 현장에 상주하므로 측정 연결, 오실로스쿠프 작동 및 분석 도구 식별력과 관련하여 전문가 수준의 지원을 받아볼 수 있습니다.실험실이나 제조 작업의 고도로 복잡한 측정 프로세스에서의 도입에서 채택, 통합에 이르기까지 텍트로닉스가 도와드립니다.주요 특징• 가장 포괄적인 보호를 제공하는 골드 케어 플랜을 비롯하여 여러 서비스 수준 중에서 선택 가능• 설치 도움말 다운로드, 교육 및 문제 해결 지원• 전 세계에 있는 기술 지원 센터를 통해 중앙 지식 풀에 실시간 액세스 가능모델 설명 아날로그 대역폭 샘플링 속도 레코드 길이 아날로그 채널 DPO77002SX 단일 장치
70GHz 200GS/s, 100GS/s 62.5M 포인트~1G 포인트 70GHz에서 1, 33GHz에서 2 DPS77004SX 2장치 시스템
70GHz 200GS/s, 100GS/s 62.5M 포인트~1G 포인트 70GHz에서 2, 33GHz에서 4 DPO75902SX Single-unit
59 GHz 200 GS/s, 100 GS/s 62.5M points - 1G points 1 at 59 GHz, 2 at 33 GHz DPS75904SX Two-unit system
59 GHz 200 GS/s, 100 GS/s 62.5M points - 1G points 2 at 59 GHz, 4 at 33 GHz DPO75002SX 단일 장치
50GHz 200GS/s, 100GS/s 62.5M 포인트~1G 포인트 50GHz에서 1, 33GHz에서 2 DPS75004SX 2장치 시스템
50GHz 200GS/s, 100GS/s 62.5M 포인트~1G 포인트 50GHz에서 2, 33GHz에서 4 DPO73304SX 단일 장치
33GHz 100GS/s, 50GS/s 62.5M 포인트~1G 포인트 33GHz에서 2, 23GHz에서 4 DPS73308SX 2장치 시스템
33GHz 100GS/s, 50GS/s 62.5M 포인트~1G 포인트 33GHz에서 4, 23GHz에서 8(화면에 최대 4 표시, 프로그램 인터페이스를 통한 추가 데이터 표시) DPO72504SX Single-unit
25 GHz
100 GS/s, 50 GS/s
62.5M points - 1G points
2 at 25 GHz, 4 at 23 GHz
DPO72304SX 단일 장치
23GHz 100GS/s, 50GS/s 62.5M 포인트~1G 포인트 23GHz에서 2, 23GHz에서 4 DPO72004SX Single-unit
20 GHz
100 GS/s, 50 GS/s
62.5M points - 1G points
2 at 20 GHz, 4 at 20 GHz
DPO71604SX Single-unit
16 GHz
100 GS/s, 50 GS/s
62.5M points - 1G points
2 at 16 GHz, 4 at 16 GHz
DPO71304SX Single-unit
13 GHz
100 GS/s, 50 GS/s
62.5M points - 1G points
2 at 13 GHz, 4 at 13 GHz
|
|
|
||
