- Keithley 2220/2230/2231 시리즈

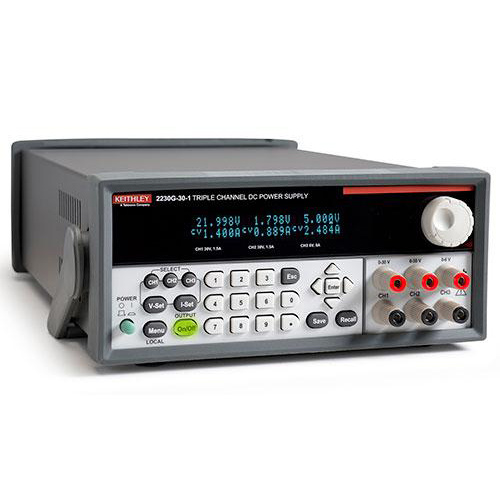

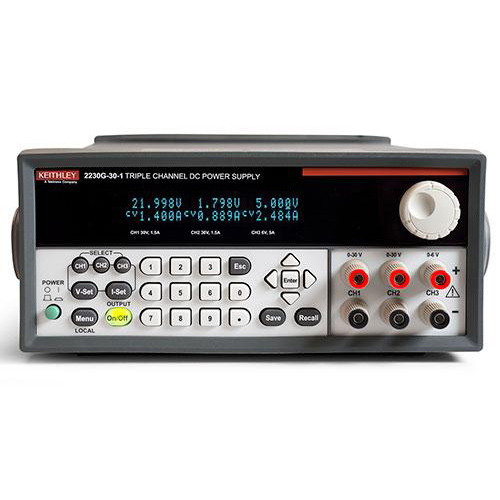

- 시리즈 2220 및 2230 다중 채널 프로그래밍 가능한 DC 파워 서플라이는 복수의 전원이 필요한 다양한 장치, 써킷 보드, 모듈 및 제품을 비용 효율적으로 테스트하는 데 적합합니다.시리즈 2200 파워 서플라이는 각각 최대 30V 및 1.5A를 출력할 수 있는 2개 채널을 제공합니다.시리즈 2230 파워 서플라이에는 2개 30V/1.5A 채널과, 디지털 회로 전력 공급용으로 최대 5A 출력을 제공하는 추가 6V 채널이 포함되어 있습니다.모델 2231A-30-3의 2개 채널은 각각 3A에서 최대 30V의 전압을 제공할 수 있으며, 세 번째 채널은 3A에서 최대 5V 전압을 제공할 수 있습니다.
특징
장점

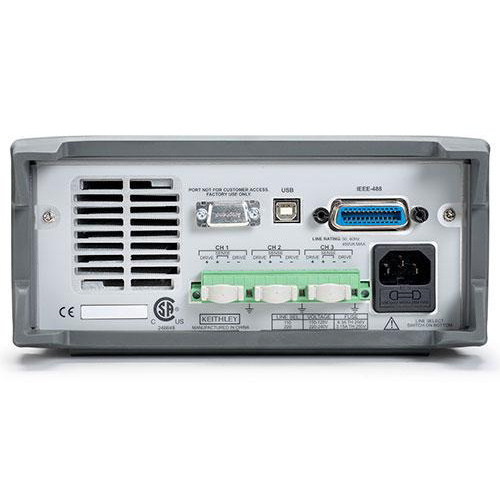

모든 채널의 출력이 격리됨 서로 광학적으로 격리되거나 변압기를 통해 격리되며 기준 포인트가 각기 다른 회로에 전력을 제공할 수 있습니다. 모든 채널이 독립적으로 제어됨
지정된 시간 시퀀스로 켜야 하는 여러 전압 레벨이 포함된 회로(예: 디지털 회로)의 전원을 켤 수 있습니다. 모든 채널에 원격 감지 기능이 있음 프로그래밍된 전압을 부하에 정확하게 적용할 수 있습니다. 30V 채널 두 개를 직렬이나 병렬로 결합할 수 있음
출력 전압이나 전류를 2배로 늘릴 수 있습니다. 낮은 노이즈/선형 조절 DUT의 부하 단자에 정확한 전력 레벨을 적용할 수 있습니다. 모든 채널의 전압 및 전류 출력이 동시에 표시됨 각 출력 상태를 쉽게 관찰할 수 있습니다.
전면 패널 숫자 키패드 입력 간편한 방식으로 출력 값을 빠르고 정확하게 입력할 수 있습니다. 설정된 30개 메모리 위치에 자주 사용하는 구성 저장 테스트를 반복 수행할 때 시간을 절약할 수 있습니다. 채널당 출력 타이머 사전에 결정된 테스트 시간 이후 모든 출력이 꺼집니다. 모델 설명 출력 수 최대 전압 최대 전류 연결성 데이터시트 2220-30-1 듀얼 채널 DC PS
2 30V 1.5A USB 다운로드 2220G-30-1 듀얼 채널 DC PS(GPIB 포함)
2 30V 1.5A USB, GPIB 다운로드 2230-30-1 3 30V 5A USB 다운로드 2230G-30-1 프로그래밍 가능한 삼중
채널 DC PS(GPIB 포함)
3 30V 5A USB, GPIB 다운로드 2231A-30-3 수동 삼중 채널 DC PS
3 30V 3A USB 다운로드
|
|
|
||
