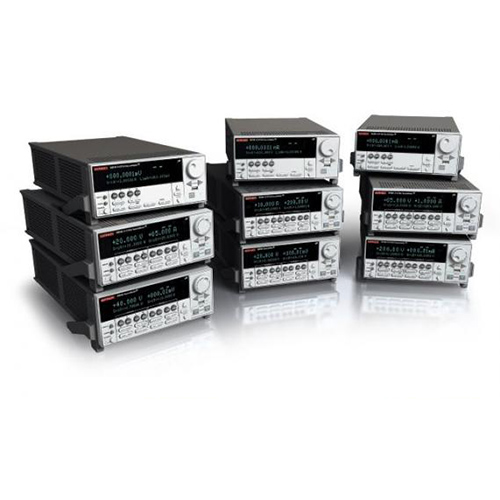

Keithley의 시리즈 2600B 시스템 SMU 장비는 고도로 자동화된 생산 테스트 애플리케이션을 위한 업계 표준 전류-전압 소스 및 측정 솔루션입니다.
듀얼 및 단일 채널 모델 모두 정밀 전원 공급기, 실제 전류 소스, DMM 및 펄스 발생 기능이 있는 전자 부하기를 긴밀하게 통합합니다.
또한 TSP® 기술은 자동화된 시스템 애플리케이션을 위한 완벽한 테스트 프로그램을 실행하며, TSP-Link® 기술은 대용량 병렬 테스트를 위해 최대 64개의 채널을 데이지 체인 방식으로 연결할 수 있습니다.
설치 면적을 그대로 유지하면서 완벽한 생산 테스트 수행
동일한 설치 면적 내에서 광범위한 동적 소스와 측정의 두 개의 완전히 격리된 채널로 모든 생산 테스트 요구 사항을 충족할 수 있습니다. 각 40W 채널은 6½ Digits의 정밀 분해능 소스를 제공하며 펄스 폭 100μs 미만 및 정착된 값의 0.1% 내에서 10A 펄스에서 0.1fA 및 200V에서 100nV까지 측정합니다.
주요 특징
• 동일한 설치 면적에서 최대 2개의 채널
• 전압 및 전류의 가장 넓은 동적 범위
• DC 생산 테스트 기능을 확장하는 고정밀 100μs 펄스
탁월한 생산 처리량을 위한 임베디드 스크립팅
동일한 설치 면적 내에서 광범위한 동적 소스와 측정의 두 개의 완전히 격리된 채널로 모든 생산 테스트 요구 사항을 충족할 수 있습니다.
각 40W 채널은 6½ Digits의 정밀 분해능 소스를 제공하며 펄스 폭 100μs 미만 및 정착된 값의 0.1% 내에서 10A 펄스에서 0.1fA 및 200V에서 100nV까지 측정합니다.
주요 특징
• 시간이 오래 걸리는 PC와의 버스 통신 제거
• 고급 데이터 처리 및 흐름 제어
• 다기능 프로버/처리기 제어
메인프레임 없이 뛰어난 시스템 성능
TSP-Link® 기술은 메인프레임 없이 고속, 핀별 SMU 병렬 테스트를 위해 최대 64개의 채널을 확장할 수 있습니다. 모든 채널은 500ns 미만의 속도로 동시에 독립적으로 제어됩니다.
주요 특징
• 500ns 미만의 채널 간 동기화 지원
• 최대 32개의 SMU 또는 64개의 독립 SMU 채널
• 테스트 요구 사항 변경 시 쉽게 재구성 가능
생산을 위한 최상의 저전류 성능
2635B 및 2636B SMU는 최저 100pA 범위에서 0.1fA, 10-16 분해능을 제공하여 초저 레벨 샘플 특성화에 대한 걱정을 줄여주고 성공적인 생산을 보장합니다.
주요 특징
• 가장 낮은 전류 범위에서 7배 빠른 정착 시간
• 시장에서 최상의 저전류 분해능
• 직접적인 3축 연결로 설정이 간단해짐
자세히 알아보면 보다 자세한 정보를 파악할 수 있습니다.
SMU(Source Measure Unit) 자습서 학습 센터는 Keithley SMU 및 기타 제품에 대한 풍부한 정보를 일체형의 편리한 위치에 제공합니다. 텍트로닉스는 당사가 제공하는 애플리케이션 및 산업과 관련된 다양한 콘텐츠에 대한 링크를 제공합니다.
| 모델 |
채널 |
최대 전류 소스/측정 범위 |
최대 전압 소스/측정 범위 |
측정 분해능(전류/전압) |
전원 |
| 2634B |
2 |
10A |
200V |
1fA/100nV |
200W |
| 2636B |
2 |
10A |
200V |
0.1fA/100nV |
200W |
| 2635B |
1 |
10A |
200V |
0.1fA/100nV |
200W |
| 2612B |
2 |
10A |
200V |
100fA/100nV |
200W |
| 2611B |
1 |
10A |
200V |
100fA/100nV |
200W |
| 2614B |
2 |
10A |
200V |
100fA/100nV |
200W |
| 2604B |
2 |
10A |
40V |
100fA/100nV |
200W |
| 2602B |
2 |
10A |
40V |
100fA/100nV |
200W |
| 2601B |
1 |
10A |
40V |
100fA/100nV |
200W |
 |
