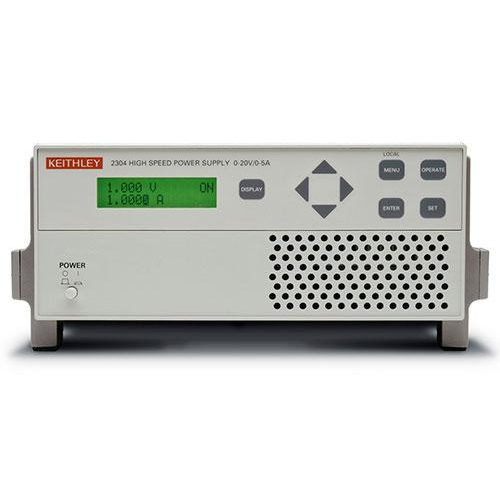

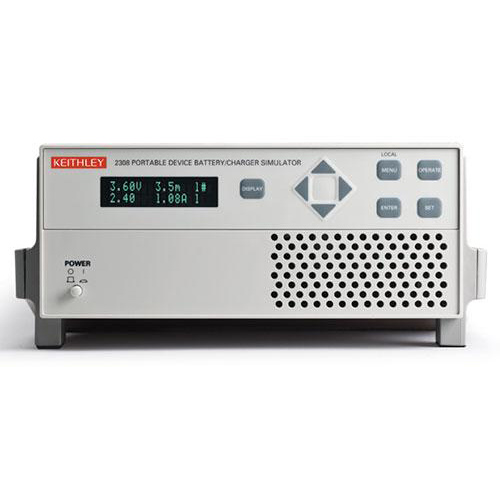

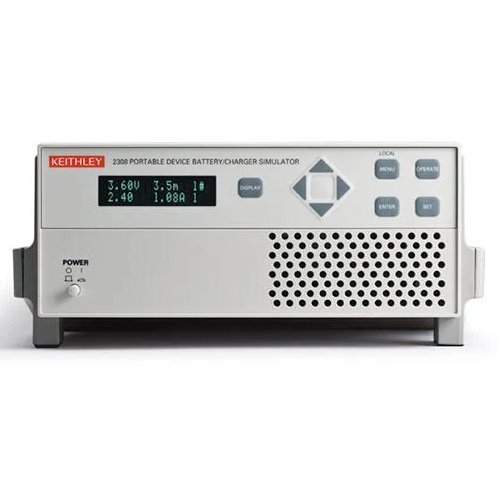

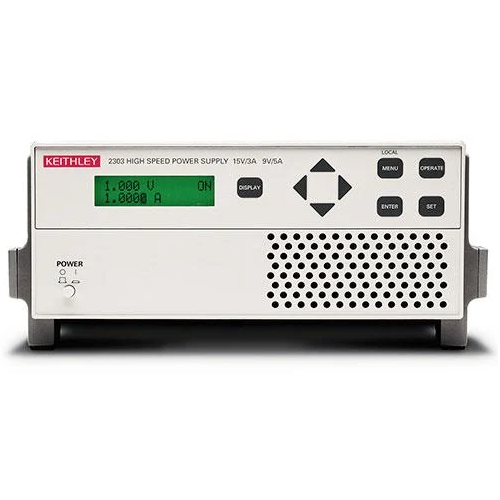

- Keithley 2300 시리즈

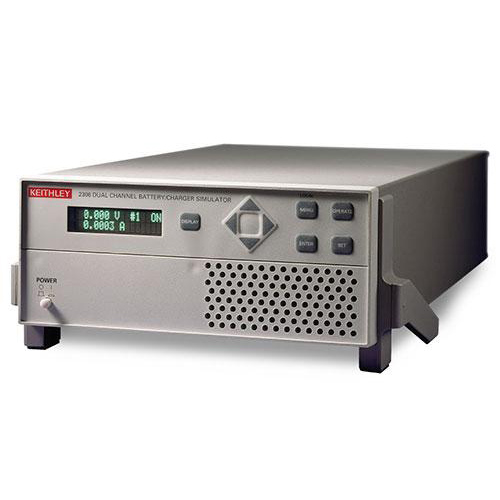

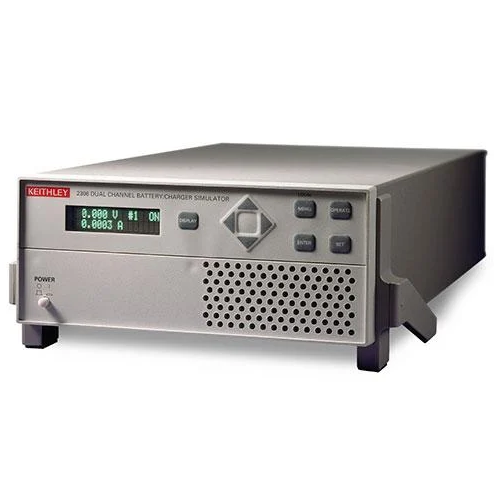

- 실제 조건에서 휴대용 배터리 작동식 장치를 테스트하려면 다양한 조건에서 배터리 성능을 시뮬레이션할 수 있는 DC 파워 서플라이가 필요합니다.파워 서플라이를 시뮬레이션하는 시리즈 2300 배터리는 배터리 출력 저항과 출력 전압 응답을 모두 시뮬레이션할 수 있습니다.이러한 파워 서플라이의 듀얼 채널 버전은 배터리처럼 작동하며 방전된 충전식 배터리를 시뮬레이션하기 위해 전류를 싱크하는 한 개의 채널을 제공합니다. 다른 채널은 장치의 충전 제어 회로를 테스트하기 위한 전압을 제공합니다.
특징
장점
과도 부하 전류에 대한 매우 빠른 응답 실제 배터리와 동일한 출력 특성을 제공합니다. 변수 출력 저항배터리의 내부 저항을 시뮬레이션할 수 있습니다. 펄스 피크, 평균 및 베이스라인 부하 전류 측정 소비 전력 확인이나 분석을 위해 부하 전류를 측정할 수 있습니다. 100nA의 DC 전류 민감도 배터리 작동식 제품의 낮은 절전 모드 전류 모니터링에 필요한 민감도를 제공합니다. 전류 단계 측정 기능 장치 작동 상태의 각 레벨에서 부하 전류를 측정할 수 있습니다. 3A까지 싱크 가능 이러한 파워 서플라이는 전자 부하기처럼 작동하므로, 배터리 충전기 또는 배터리 충전기 제어 회로의 성능을 테스트하는 데 사용하기 위한 방전된 충전식 배터리를 시뮬레이션할 수 있습니다. 개방형 센스 리드선 감지 원격 센스 리드선에서 테스트 고정기로의 열린 연결 또는 손상된 원격 센스 리드선 유무를 표시합니다. 내장 디지털 전압계 파워 서플라이의 전압 리드백과 동일한 정격 정확도로 테스트 시스템의 모든 위치에서 -5V~+30V DC 신호를 측정할 수 있습니다.
|
|
|
||
