- 2606B 시리즈 SMU

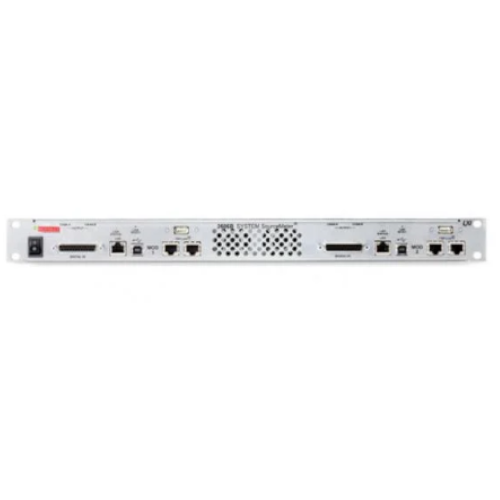

- 2606B 고밀도 SMU(시스템 SourceMeter) 장비는 1U의 높은 폼팩터 섀시에 4개의 20와트 SMU 채널을 제공합니다.제조업체는 공장 작업장을 최적화해야 하며 테스트 시간과 비용을 줄여야 하므로, 2606B는 밀도를 3배까지 향상시키고, 처리량을 늘리고, 테스트 장비의 추가 랙을 추가할 필요를 최소화합니다.이 SMU는 레이저 다이오드, LED, 2단자 및 3단자 반도체 등의 프러덕션 테스트를 위한 완벽한 솔루션입니다.
Improves channel density by 3 times

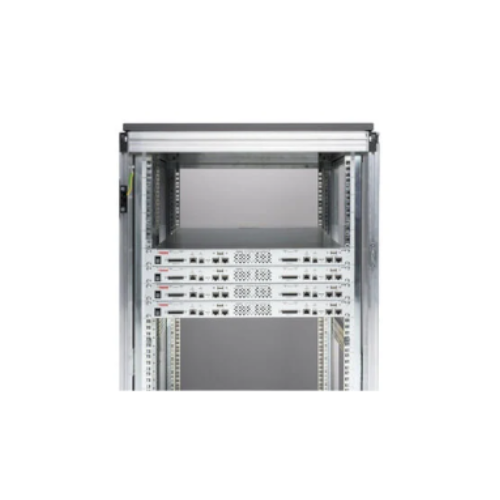

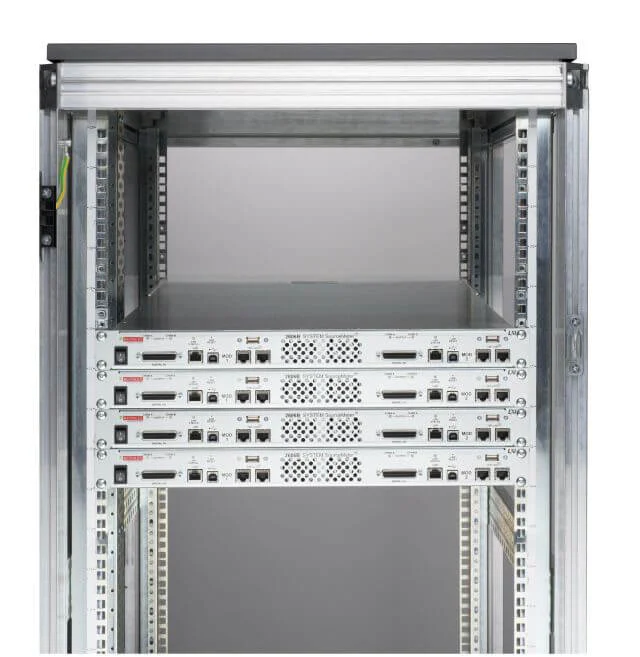

프러덕션 테스트 랙 공간이 부족하고 새 테스트 랙의 추가를 최소화해야 할 경우, 2606B를 사용하여 전형적인 2U 폼팩터 SMU와 비교할 때 동일한 랙 영역에 더 많은 채널 용량을 추가할 수 있습니다.• Easy to stack and rack• No additional 1U thermal spacing required• Get 3 times more channels occupying the same amount of rack space• Get the same number of channels and occupy 3x less space
Incorporates the capabilities of two 2602B's

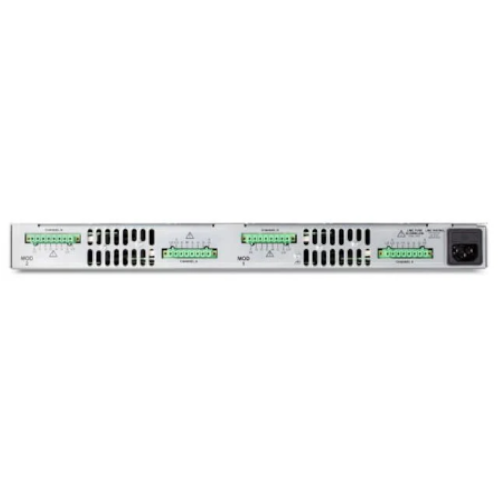

1U의 폼팩터로 업계의 선두적인 키슬리 2602B 시스템 SourceMeter와 동일한 뛰어난 측정 무결성, 동기화, 속도 및 정확도를 경험할 수 있습니다.또한 2606B는 2602B와 동일한 아날로그, 디지털 I/O 및 TSP 링크 커넥터를 사용하여 원활한 마이그레이션을 지원합니다.• 0.015% basic measure accuracy• 6 1/2 digits resolution• 100nA low current range with 2pA sensitivity• 8-pin Phoenix analog and 25-pin digital I/O connectors탁월한 생산 처리량을 위한 시스템 성능

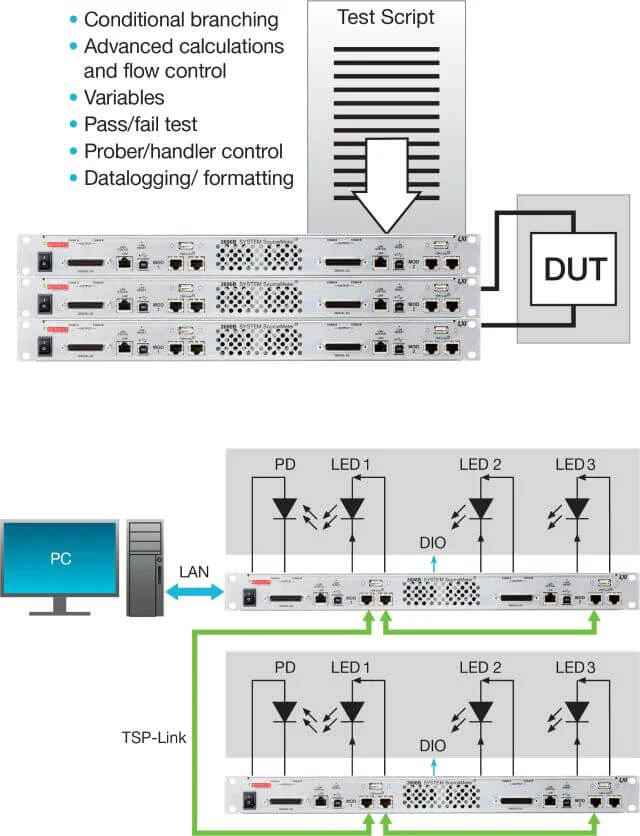

TSP®(Test Script Processor) 기술은 SMU 장비 내에 완벽한 테스트 프로그램을 포함하고 실행하여 업계 최고의 성능을 제공합니다. TSP-Link® 기술은 메인프레임 없이 고속, 핀별 SMU 병렬 테스트를 위해 최대 64개의 채널을 확장할 수 있습니다. 모든 채널은 500ns 미만의 속도로 동시에 독립적으로 제어됩니다.• 시간이 오래 걸리는 PC와의 버스 통신 제거• 2602B SourceMeter와 호환되는 TSP 스크립트 코드• 최대 32개의 TSP-링크 노드 또는 64개의 독립형 SMU 채널 연결• 테스트 요구 사항 변경 시 쉽게 재구성 가능모델 채널 최대 전류 소스/측정 범위 최대 전압 소스/측정 범위 측정 분해능(전류/전압) 전원 2606B 4
3A
20V
100fA / 100nV
20 W
|
|
|
||
