DataVu-PC를 텍트로닉스의 실시간 스펙트럼(신호) 분석기의 모든 제품군의 신호 기록 기능과 결합하면 수 시간의 유인 모니터링을 신속한 획득 후 검색, 표시 및 측정 작업으로 전환할 수 있습니다.
변환 소프트웨어의 추가 단계 없이도 결과를 분석할 수 있습니다.
DataVu-PC 분석 소프트웨어는 기록 및 재생 애플리케이션을 위해 특별히 설계되었으며, 관심 대상인 신호를 찾기 위해 큰 데이터 세트를 검색하는 짧은 작업을 수행합니다.
트리거를 사용하여 기록을 시작하고, 윈도잉을 사용하여 스토리지 요구사항을 최소화하고, 주파수 마스크, 펄스 디스크립터 단어 및 스마트 마켓과 같은 도구를 통해 신호 검색을 자동화할 수 있습니다.
DataVu-PC 소프트웨어는 또한 듀얼 밴드 모니터링을 수행하는 데 사용할 수 있습니다.
예를 들어, 2개의 RSA 장비와 결합하는 경우 사용자는 2개의 독립적인 주파수 및 범위를 동시에 기록, 재생 및 검사할 수 있습니다.
예를 들어, 특정 신호를 검색하는 경우 하나의 디스플레이에서는 간섭 신호의 주파수 등을 빠르게 판단하기 위해 매우 넓은 대역폭을 보고, 이와 동시에 다른 디스플레이에서는 관심 대상인 신호를 더 잘 살펴보기 위해 실시간으로 협대역 신호들을 보면서 관심 대상인 다른 대역폭을 계속 모니터링할 수 있습니다.
이는 2개의 RF 채널을 동시에 기록 및 재생하고 필요한 경우 시간 오프셋을 적용하는 기능을 제공합니다.
• 텍트로닉스 RSA와 함께 사용하기 위한 고급 기록 및 재생 소프트웨어
• 동시에 최대 2개의 장비 또는 독립적인 파일을 지원
• 신호 진폭 특성을 기반으로 검색하여 나중에 확인할 수 있도록 각 이벤트 발생 사항을 표시합니다.
• eMarker 애플리케이션으로 원하는 만큼의 스칼라 펄스 측정을 수행하고 결과를 PDW(Pulse Descriptor Word) 형식으로 내보내 다른 워크플로와 통합할 수 있습니다.
• 추가 변환 소프트웨어 없이도 DataVu-PC에서 SignalVu-PC와 같은 심층 분석 패키지로 결과를 내보낼 수 있습니다.
특징 |
장점 |
| 캡처된 신호의 대역폭에 따라 사용 가능한 라이센스 |
모든 텍트로닉스 기록 솔루션(RSA300/RSA500/RSA600/RSA5000/RSA7100 시리즈)의 파일을 사용하여 기록 솔루션의 비용을 최소화합니다. |

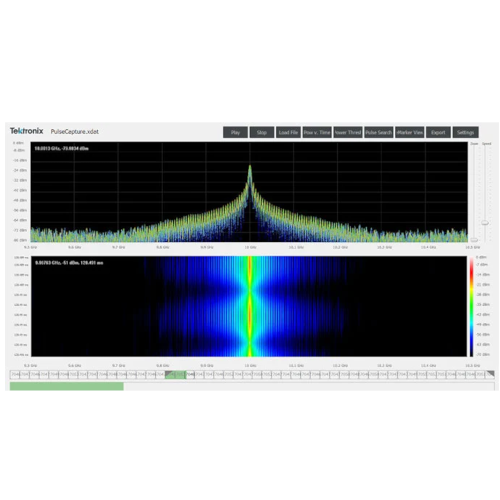

| 컬러 등급 스펙트로그램 |
실시간 스펙트로그램으로 가로채는 시간을 최소화합니다. 과도현상 및 공통 채널 간섭 찾기가 간편합니다. |
| 컬러 등급 스펙트럼 밀도 표시 |
가끔 발생하는 신호를 시각화하고 시간 및 주파수 관계를 표시하여 분석 시간을 단축합니다. |
| FFT 중첩 및 속도 제어 |
가로채기 시간과 분석 시간의 최고 확률 간 최적화합니다. |
| 전력 표시 대 시간 표시 |
세부적인 펄스 분석을 위한 스트리밍 제로(0) 범위를 표시합니다. |
| .XDAT, SIQ 및 .TIQ 형식으로 관심 있는 영역 내보내기 |
SignalVu-PC를 포함한 전문 도구를 통한 분석이 가능해 해결에 이르는 시간을 최소화합니다. |
| 파일 진행률 표시줄 |
마커 이벤트를 시각적으로 표시하여 분석 위치를 한눈에 알 수 있습니다. |
| 시작/정지 지점에 대해 사용자가 설정할 수 있는 슬라이더 |
관심 있는 신호를 다시 검사할 때 시간을 절약합니다. |
| 시간 개요 표시 |
하나의 그림에서 전체 레코드의 시간 도메인 보기를 제공합니다. 신속한 데이터 정리를 위해 다른 도메인에서 확대/축소 및 재분석합니다. |
| eMarker |
검색, 분석, 하드웨어 트리거 및 기타 정보를 내보낼 수 있는 표 형식으로 저장합니다. |
| 펄스 분석 |
원하는 만큼의 펄스에서 시작 정지 시간, 평균/피크 전력, 펄스 폭 및 PRI를 PDW 형식으로 계산하므로 다른 분석 도구의 필요성이 줄어듭니다. |
